Materijali i Izgradnja

Sistem EU LOW-ENERGY
Zidni elementi se proizvode od nosive drvene konstrukcije širine 160 mm, sa ispunom sa mineralnom vunom širine 100 mm i parnom branom. S
vanjske strane drvenog kostura postavlja se fermacell ploča d= 10 mm, a sa unutrašnje strane se postavlja instalacijski prostor - drvena
podkonstrukcija širine 50 mm, koja se ispunjava sa mineralnom vunom 50 mm, na koju se postavljaju dvije gips kartonske ploče sa unutrašnje
strane ukupne debljine 25 mm. Zidovi sa vanjske strane se oblažu sa stiroporom d= 100 mm, gletaju sa građevinskim ljepilom i mrežicom,te završno
obrađuju sa dekorativnom silikatnom žbukom.
Debljina Vanjskih zidova cca 35 cm

Pregradni zidovi
Sastoje se od drvenog kostura širine od 80 mm do 140 mm , drveni kostur je ispunjen mineralnom vunom širine od 80 mm do 140 mm (prema
dimenzijama kostura), obostrano se postavljaju dvije gipskartonske ploče ukupne debljine 25 mm.

Visina zidova
Standardna visina zida je 2.75 m, a prema potrebi mogu da se izvedu i zidovi veće visine. Svijetla visina od poda do stropa je 2.60 m, a ovisno o
visini podne konstrukcije.

Međukatna konstrukcija
Sastoji se od drvenih lameliranih greda visine 220mm, koje su ispunjene mineralnom vunom od 220 mm . Sa donje strane se postavlja drvena
podkonstrukcija dimenzija 28x70 mm ili kombinacija UD i CD profila (prema dogovoru sa Investitorom) na koju se postavlja gipskartonska ploča
d=12.5 mm, a sa gornje strane drvenih lameliranih greda se postavlja OSB ploča d= 22 mm ili brodski pod d= 22 mm, preko koje se
izvodi završni pod.

Strop
Kod prizemnica i spratnih kuća donji pojas rešetkastog krovnog nosača se ispunjava mineralnom vunom d= 100 mm (za niskoenergetske kuće d=
300 mm) i parnom branom preko koje se montira podkonstrukcija te gipskartonska ploča. Kod kuća sa iskorištenim tavanom (potkrovljem) u kosini
krova i središnjem spuštenom stropu se postavlja mineralna vuna, parna brana, drvena podkonstrukcija i gipskartonska ploča.

Krovna konstrukcija

Kod prizemnica i spratnih kuća krovna konstrukcija se radi od rešetkastih krovnih nosača, a kod kuća sa iskorištenim tavanom (potkrovljem) radi
se klasična krovna konstrukcija sa lamelnim rogovima.
Za izradu krovne konstrukcije koristi se mašinski rezana građa.

Pripreme za montažu

Prije početka montaže potrebno je da se pripremi temeljna ploča koju Investitor gradi prema nacrtima idejnog rješenje. Na mjestima gdje je
predviđeno da se montiraju zidovi postavlja se hidroizolacija. Za montažu je potrebno osigurati i prohodan put za šleper do temeljne ploče, ukoliko
to nije moguće proizvodnja se vrši u sitnopanelnom sistemu i prijevoz se vrši u manjim kamionima.


OPIS RADOVA - VISOKI ROH BAU

Projektna dokumentacija - razrađena za proizvodnju
Hidroizolacija - (ljepenka V40 koja se postavlja na
temeljnu ploču ispod zidova objekta)
Ankeri za temelje - od toplotno pocinčanog lima
Vanjski zidovi - Fasada/Stiropor izolacija 10 cm sa bojom po Vašoj želji
(Kamene fasade i fasadne ploče nisu uračunate u cijenu, samo priprema za postavljanje sa termoizolacijom)
Unutrašnji zidovi (Navedeno u tekstu iznad)
Međukatna konstrukcija (Navedeno u tekstu iznad)
Krovište (Navedeno u tekstu iznad)
Obrada streha i lastavica: Drvena lamperija/brodski pod finalno obrađen bojom za drvo 2x ili
fasada, zavisno od projekta
Fasadna stolarija PVC izrađeni od 7 - komornih profila, Prozori i balkonska vrata ostakljeni troslojnim
staklom (4+16+4+16+4), punjeno LOW'E+ARGON, boja bijela, otvaranje otklopno zaokretno i klizno. Ulazna vrata PVC polustaklena - standardna
Vanjske prozorske ALU klupice u boji stolarije
Unutrašnje prozorske kamene klupice
Limarija - Oluci itd
Elektro instalacije - Izbušene sve rupe za utičnice te šaltere te postavljena gibljiva crijeva/bužiri za razvod elektroinstalacija u zidovima objekta
Impregnacija - Impregnacija za drvo
Vidni stubovi i grede rađeni su od lameliranog ljepljenog drveta , finalno obrađeni bojom za
drvo na vodenoj bazi 1 x  u tvornici i 1 x nakon završetka montaže
Spojna sredstva - pocinčani čelični vijci otporni na atmosferske utjecaje
Transport - Prijevoz materijala, alata i radnika
Istovar - Montaža
Potrebna skela / dizalica


MOGUĆNOST OPCIJE KLJUČ U RUKE   ( + 350 € /m2 sa PDV)

Izrada temeljne deke
Izrada podne glazure. Parketarski radovi - Nabava i postavljanje parketa ili laminata
Keramičarski radovi - Nabava i postavljanje keramičkih pločica
Soboslikarski radovi (Gletanje, bojanje u boji po želji)
Komplet Električna Instalacija - El.ormar + fina ugradnja utičnica /šaltera
Izrada komplet vodovodne instalacije sa svim sanitarijama (Vodokotlić, školjke, tuš kabina)
Nabava i ugradnja unutarnjih vrata


TEHNIČKI OPIS

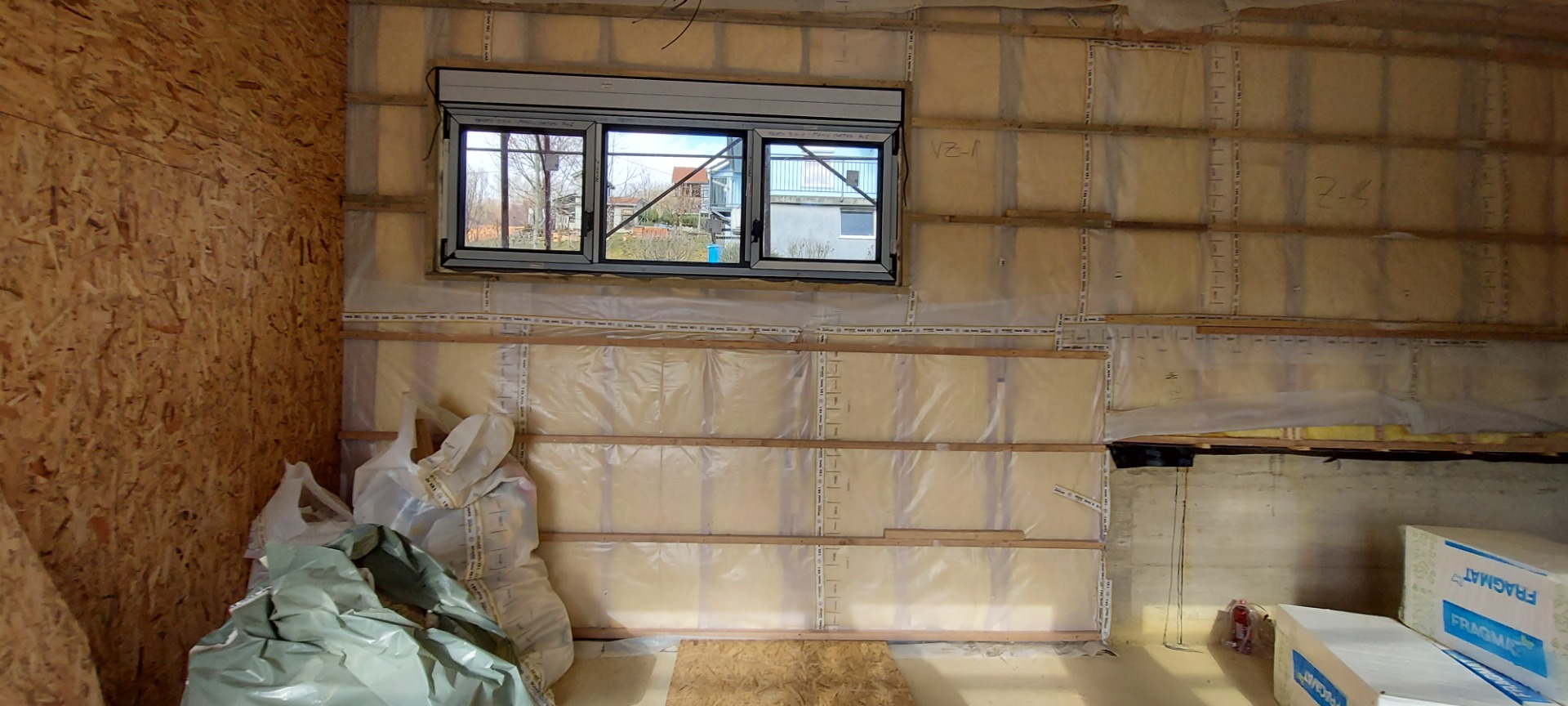

PRIMJER OBJEKTA U IZGRADNJI
FAZA PRIJE POSTAVLJANJA KNAUFA IZNUTRA TE TERMOIZOLACIJE IZVANA

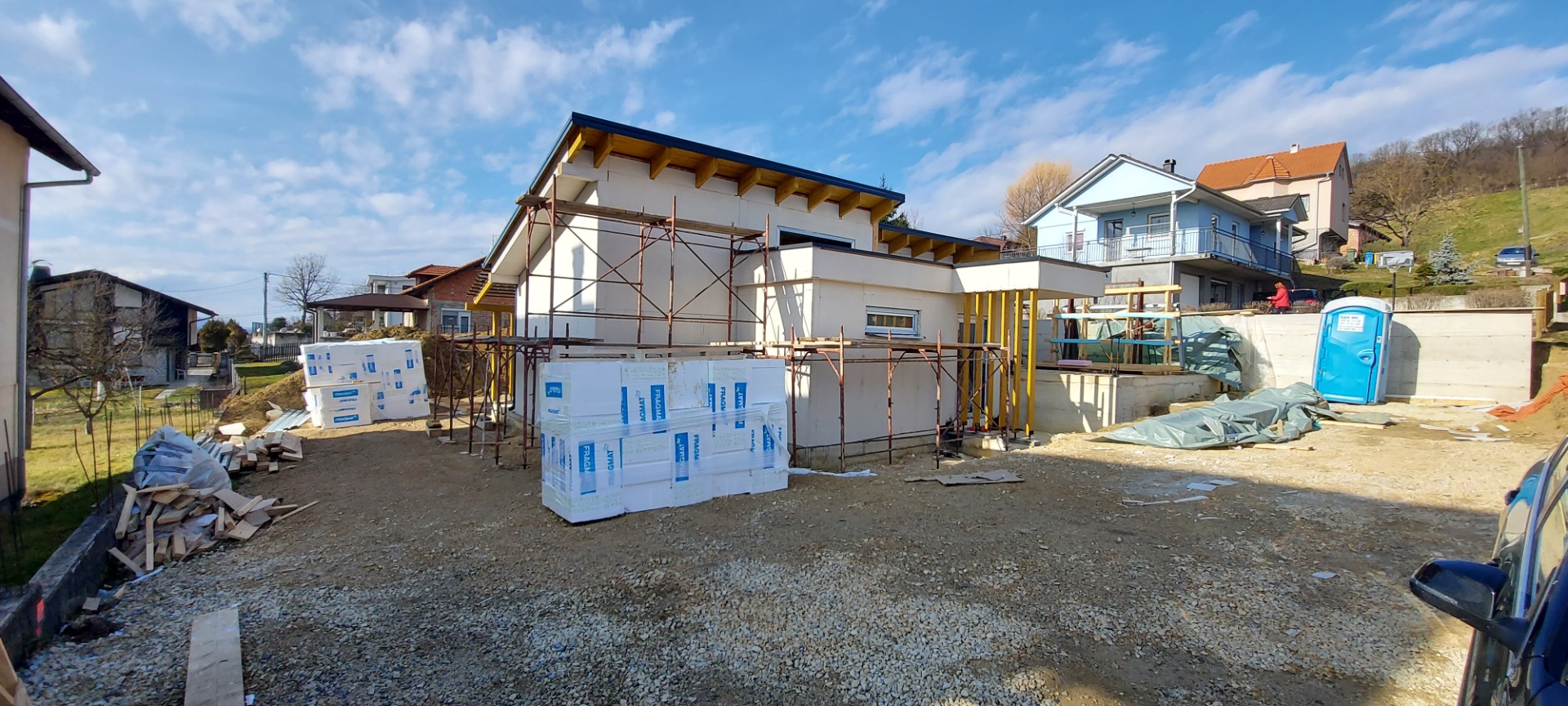

PRIMJER OBJEKTA U IZGRADNJI
FAZA PRIJE POSTAVLJANJA KNAUFA IZNUTRA TE ZAVRŠNE FASADNE ŽBUKE IZVANA
